Pic och alfanumerisk display

[freddan007]

Hej! Jag har ett Pickit 2 och en alfanumerisk display som jag har köpt från kjell.com. Jag har kopplat ihop dessa enligt exemplet på kjellfakta (http://www.kjell.com/?page=/kjellfakta/pic/) men det visade sig att displayerna var olika. Jag kopplade ändå som det såg ut i exemplet och programerade Picen med hex-filen som följer med i exemplet men displayen börjar bara lysa när jag startade den.(bakgrundsbelysningen) Jag kan konstatera att jag har kopplat fel men jag vet inte vars. Jag har kollat och jämfört med exemplet och databladet men inte hittat något fel.

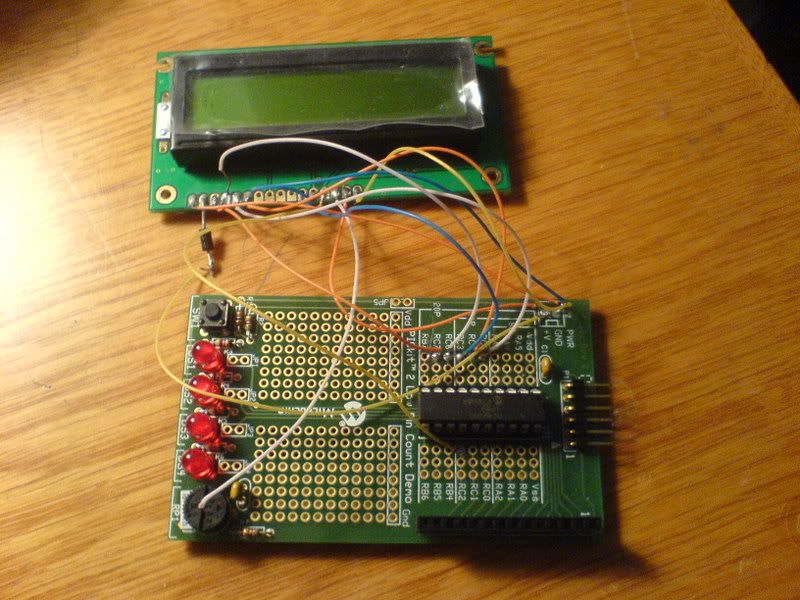

här finns bilder på hur jag har kopplat:
http://img.photobucket.com/albums/v251/ ... C00856.jpg
http://img.photobucket.com/albums/v251/ ... C00857.jpg
http://img.photobucket.com/albums/v251/ ... C00858.jpg

Hjälp mig, hur ska jag göra.
Om jag måste köpa en ny display vilken rekomenderar ni?
(det ska vara en alfanumerisk display som har minst 2x16 tecken)

[AndersG]

Skulle vara enklare om du ritat schema om hur du kopplat. Kolla mot displayens datablad. Jag har en billig 16x2 display från elfa kopplad enligt:

Kod: Markera allt

;    RC0 - LCD E
;    RC1 - LCD RS
;    RC4 - LCD D4
;      ..
;    RC7 - LCD D7
;	RW connected to ground

Och kör med i princip samma kod som på JESCABs hemsida.

[freddan007]

ok

Kod: Markera allt

lcd1 - rc2
lcd2 - V+
lcd3 - R7
lcd4 - GND
lcd5 - GND
lcd6 - rc3
lcd7 ----
lcd8 ----
lcd9 ----
lcd10 ----
lcd11 - rc4
lcd12 - rc5
lcd13 - rc6
lcd14 - rc7
lcd15 - +V
lcd16 - GND
eller
Vss - rc2
Vdd - V+
V0 - R7
R/S - GND
R/W - GND
E - rc3
lcd7 ----
lcd8 ----
lcd9 ----
lcd10 ----
DB - rc4
DB - rc5
DB - rc6
DB - rc7
A - +V
K - GND

[Anonym2]

Hej

Det kanske inte behövs(och du har kanske gjort det), men jag brukar jorda DB0 - DB3, när jag kör via 4bit kommunikation med LCDn


//Alexander

[AndersG]

Personligen skulle jag testa SODJANs exempel här:
http://www.jescab.se/HD44780.html

[sodjan]

Först borde du se till att slippa *löda* när du labbar. Alldeles för mycket jobb att ändra.

Sen så bör du kanske testa med ett program där du vet hur det fungerar.
Har du källkod till den där HEX filen så att du kan kolla ?

> och en alfanumerisk display som jag har köpt från kjell.com.

Vilken ???

> V0 - R7

Vad är "R7" ??

> R/S - GND

Hur har du tänkt att det ska fungera med R/S jordad ?
Jag utgår från att du vet hur en HD44780 LCD fungerar...

[AndersG]

Först borde du se till att slippa *löda* när du labbar. Alldeles för mycket jobb att ändra.

Absolut. Jag ser att du har ett "Low Pin Count Demo board". Köp hylslister på elfa och löd fast en rad på var sida om processorn så kan du trycka i kopplingstråd:

[sodjan]

Jag har satser med hyllslister och stiftlister med svarvade stift/hylsor.
D.v.s runde istället för de vanliga fyrkantiga. Fungerar lite bättre för
kopplingstråd. Maila vid intresse...

[AndersG]

Arrrggghhhh! Borde ha frågat dig före jag beställde från Elfa Om du ser riktigt nära på bilden min så ser du att jag använt svarvade.
