Ledsen för ett sent svar, är ute och åker i sverige och har bara sporadisk access till nätet..
Skenorna är fastskruvade i en bit som är 16mm tjock, 160mm hög och 650mm lång.

[Larsson90]

16mm tjock bara, tror du detta räcker utan att den flexar allt för mycket? Ska ta å räkna på det imån (håller på att designa en aluminiumrouter som jag förmodligen ska sälja i några exemplar sedan).

[charcoal]

Det kommer nog inte flexa nämnvärt med 20mm härdade axlar på 30mm avstånd från fästplattan på dem samt att stagen ned till bordet kommer att sitta vid cc 560mm . Dessutom kommer det att sitta en bred U profil baktill för att fånga upp kabelkedjan.
Men jag kan för skojs skull testa lite när jag kommer hem !

[declint]

Med 16mm alu samt stagad härdad axeln tycker jag ser ut att göra just y-axeln till den mest stabila på hela maskinen.

X-axeln med fritt hängande axlar ser ut att bli betydligt mer instabil även om det säkert funkar helt ok.

Men bara av nyfikenhet, varför har du inte kört med stagad axel på X?

[POS]

Det ska ju bli det också men jag tror inte bygget har hunnit kommit så långt.

[declint]

Aah, just ja. Tråden är så gammal, jag tittade på bilderna på sida 1 och tänkte att det var resten av fräsen.

My bad.

[charcoal]

Inte så gammal tråd, bara långsamt bygge
Jo då, det är stagade axlar linjen över!

[choppertony]

härliga linjärenheter o kulskruvar. Skall jag bygga så är det precis vad jag vill ha. Jag följer detta bygge med stort intresse.
vill oxå ha ett liknande bygge. framtidsplaner

[charcoal]

Dags för en uppdatering!

Här händer en del, men det går tyvärr sakta. Jag är nog lite för petig med detaljerna den här gången, men oj vad nöjd man blir!

Bilderna bör tala för sig själv!










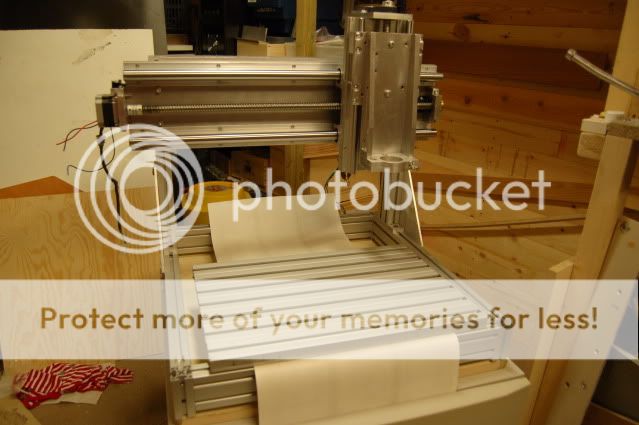

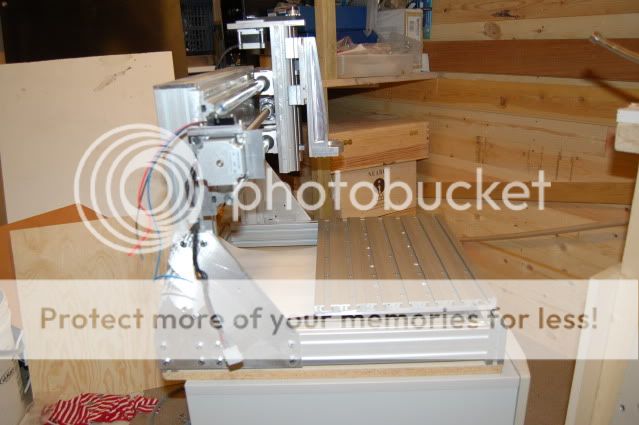

Jag har också fått klart elektroniken till den nya spindeln och stegmotorstyrningen. Allt kapslat i ett modifierat datachassi! Jag har för närvarande inga bilder på den färdiga enheten, men det kommer så småningom. Först några teasers....
http://s430.photobucket.com/albums/qq23 ... rollerbox/

[Larsson90]

Ser snuskigt bra ut!

[charcoal]

Uppdatering.

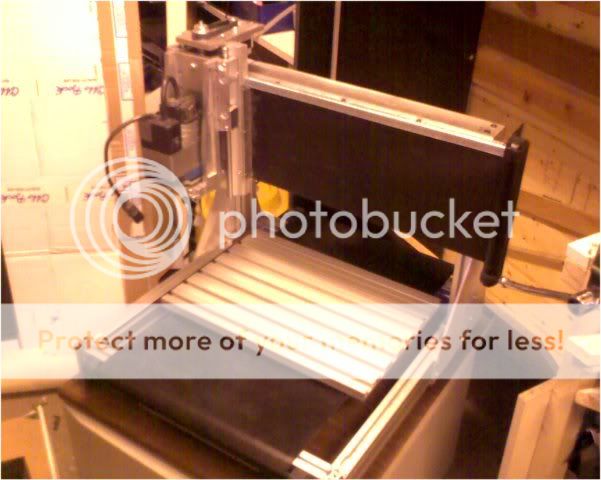

Jag är nu nästan klar med spånskydden på y och x axeln. Håller för närvarande på med en box att montera ovanpå z där kabelkedjan skall gå in och distribueras vidare.

Dåliga mobilbilder tyvärr.


Vart tvungen att kullagra och vinkla ena sidan på spånskydden då stegmotorfästet kom lite i vägen.


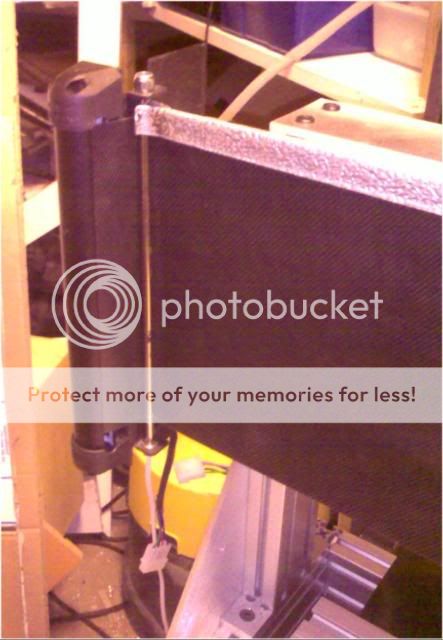

Jag har använt mig av biltemas bilrullgardiner, men bytt ut mattan mot en bättre variant som jag vet står emot div kemikalier och är slitstark. Bredden anpassades där det behövdes.
Jag hade lite andra ideer, men pga tidsbrist och motivationsbrist så valdes den här lösningen. Jag är nöjd än så länge, men hoppas innerligt att grejerna inte faller sönder när fräsen väl tas i bruk

Återkommer när jag hunnit med lite mer.

[Larsson90]

Gillar verkligen ditt bygge!! Angående denna bild, hur fungerar själva låsningen där? Ligger den emot kullagret?

En till fråga; Hur mycket rör sig Z?

[charcoal]

Tackar!

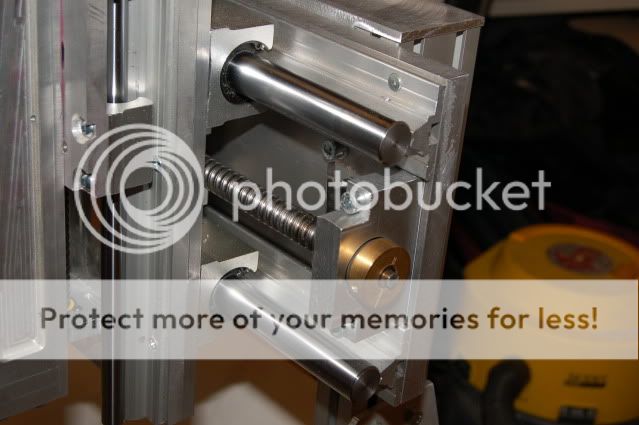

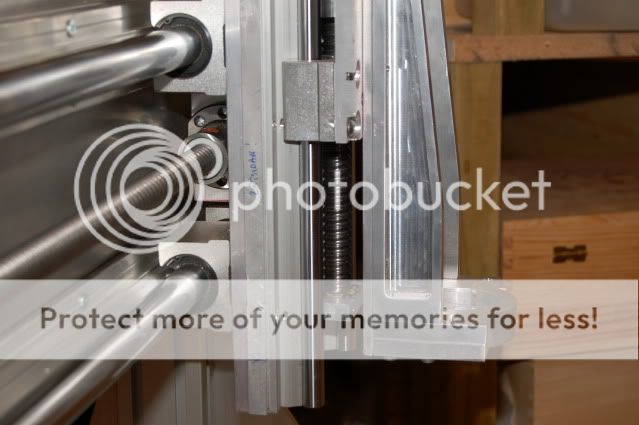

På var sin sida av alufästet så finns det axialkullager och mässingstoppet ligger an mot axiallagrets stålbricka.

Har inga exakta siffror i huvudet på Z, men det är ca 15cm den kan röra sig.

[sweFredrik]

Riktigt fin lösning! Vill du beskriva närmare vilken typ av material du använt till den "nya" gardinen?

[Meduza]

Jag är mycket intresserad av att höra hur rullgardinslösningen fungerar för dig då jag har funderat på att köra en liknande på mitt pågående bygge...
