Senaste kretskortet

[Fagge]

jesse :
Läste jag rätt? 192 kanals BMS ?, det borde bli över 600V.
Skapa genast en projekttråd jesse, & berätta mer med fler bilder!.

[jesse]

Nja... det är bara en del i ett större projekt... och dom är ganska hemlighetsfulla av sig. Det handlar i alla fall om produktion av ett antal elbilar med bra prestanda.

[lgrfbs]

Du kan väl länka till dem när behovet av att vara hemliga inte finns längre?

[arune]

Jag har nog glömt lägga upp det senaste i tråden:

Det är de två undre korten som är nya.
PCB tillverkade av myropcb, jag har monterat kortet. I nästa beställning kommer jag beställa monterade kort och kanske även för-programmerade AVRer (vi kör nu på mega328, marginell prisskillnad mot mega168).

Det undre kortet är en ny typ av Corecard, som heter Coremodule, som i stort sett har samma funktionalitet som det gamla kortet (det övre) med AVR, CAN, switchad DC/DC. Vi har dock gjort kortet mindre och som en modul som kan monteras på expansionskortet redan hos leverantör. Sen har vi även flyttat ut kontaktdonet (matning+CAN) till expansionskortet så att man har möjlighet att välja kontaktdon.
Kortet som modulen sitter monterad på nu är en adapter så att det kan användas till våra nuvarande Corecard-expansioner.

För att få ner storleken på kortet så har vi gjort följande:
- Det mesta 0402 istället för 0603
- AVRen är QFN
- ISP-headern sitter på baksidan (paddar utan hål), sällan den behövs när man har bootloader på CAN
- Bytt kristallen till en resonator
- Chip-induktans i dc/dc istället för wire-induktans
- Flyttat ut kontaktdonet
- Tagit bort LED

Corecard är för hobbyisten och Coremodule är för större serier prototyper.
Kom gärna och prata med oss på #hobby på EFnet (IRC).

[choppertony]

"Det handlar i alla fall om produktion av ett antal elbilar med bra prestanda"


??????????????Koenigsegg????????????????

[jesse]

Nej, inte riktigt...

Här kommer bild på "samma" krestkort, fast en handgjord första prototyp:


Lite "knaggligare" yta kan man väl säga... funkade dock precis lika bra som de gröna korten från kina. Inser att min lödstation är rena skiten. Måste vara nåt med ytbeläggningen på lödspetsen eller nåt. Tennet vill inte flyta ut utan bildar små klumpar.

[Henry]

Kan finnas en hel del orsaker; inte tillräckligt rengjord yta, inte tillräckligt hög temp på kolven, fel lödtenn, för mycket lödtenn, dåligt/fel fluss osv. Men inte för sällan är det nog för låg temp som är orsaken för jag håller med det är rätt dåligt utflutet på sina ställen men det fungerar säkert ändå.

[limpan4all]

Jag handlöder aldrig numera, det blir mycket billigare att ta ut P&P filer samt tillverka en pastaplåt och maskinmontera, då vet man dessutom att man kan "strunta" i lödfel om det blir felsökning...

[larky]

Mitt första fråsta kretskort någonsin!
Med en modul till eagle från http://www.pcbgcode.org fick jag ut g-kod direkt, och så lite finpillande med att ställa in höjden..
Det är en 90-graders fräs, en lite spetsigare hade nog gett lite större lödöar.
Nöjd för att vara ett första försök.


Det är en påbyggnadssköld till arduino.

[jesse]

Utvecklarkort från Cogra i Älvängen.
Levereras på en dag, 3 st kort 310 kr/st.

Jag slog två flugor (eller pälsängrar menar jag ) i en smäll och caddade ihop två kort i ett med ett frässpår imellan. Deras minsta fräs är 2.4 mm. På så vis blev det 6 kort för 155 kr/st (det kostar alltså inget extra att göra så).



Ena kortet är till en display (DOGM 16x3 - ELFA nr 75-407-57) med SPI interface.



Det andra lite bredare kortet är en blandning av olika saker, bl.a. AD omvandlare och galvaniskt isolerade adresserbara databussar.

Dessa saknar både lödmask och tryck, men är pläterat på ytan och är givetvis genompläterat i hålen. Bra som prov om man vill ha något snabbt. Har gjort flera egna dubbelsidiga kort innan , men tröttnat då det inte funkar med vior under kretsar samt att det är jobbigt att löda dessa små vior (i form av trådar som jag drar igenom och lödar) och andra besvärliga saker. Värst är att det inte går att löda t.ex. kontakter på komponentsidan utan endast på kopparsidan.. så det måste jag ha med i caddningen om jag ska etsa själv vilket också gör det bökigare, men det går ju:


hemmaetsat...

Kan bara tillägga att jag börjar tröttna på 0805 - de är hemskt klumpiga och tar utrymme - i fortsättningen blir det nog mest 0603.

[BEEP]

"Tennet vill inte flyta ut utan bildar små klumpar."
jesse, troligtvis så är det oxid på kopparn.

Annars så går väl det att beställa kretskorten med guldplätering vilket ser betydligt proffsigare ut och lödtennet flyter ut som en smörklick i stekpannan.

[RDX*]

jesse>Du kan be dem göra v-cut, så blir det lite finare avbrytning.

[jesse]

Jo, men detta var specialerbjudande - snabbleverans, och då ingick inte V-cut.... möjligtvis om jag betalade extra.

[Danny]

Mitt första etsade kort från mitten av 90-talet.
Kabel-tv decoder till det analoga nätet...

[AndersG]

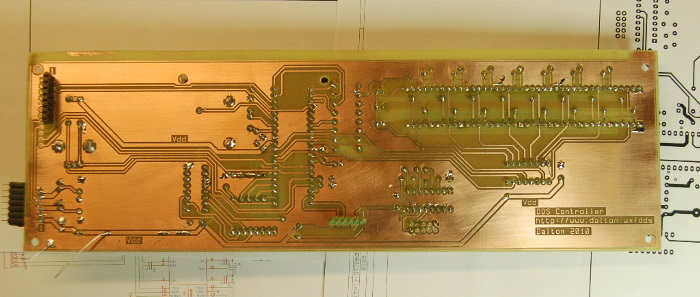

Styrenhet för min DDS-signalgenerator. Själva DDS-Delen är pluggbar (höger kant).

Morr... Kan någon berätta hur man skall slippa små hårfina avbrott i ledare?

Edit:
Bildern är för breda för forumet, gjorde om dem till länkar. //lgrfbs

Ändrade tillbaks till bilder, då de är 700px nu //MadModder
