"Nytt" sätt för hemmatillverkning av kretskort!

[funkis]

Korp: Ska vara ditt som var svammel då!
Fast å enasidan bidrog ju wiskey pralinerna med en del svammel!
Tycker annars att vi kom fram med mycket bidragande material i
ämnet, eller hur?

Rhenmaaak:
På rusta maskinen mätte jag 98 grader på valsen och 112grader på
elementen i aluminum profilen. Om den klarar 180 grader utan att hela
lådan smälter ned så finns det ju en del att labba med.

Dessa papper funkar från mycket bra till utmärkt angående
fästande från toner till laminat och avtagning i fingervarmt vatten:

IKEA-katalogen.
Discshop.se-katalogen.
Linear Tech Monthly Design Notes.(funkar näst bäst för mig)
Teknikmagazins katalogen.
K och CO, jul broshyr.
Maxim IC design notes.
Villaägaren.
Privata affärer.
Högskolekatalogen (funkar bäst för mig).
Diverse vecko magazin, tex Antik o Auktion, etc.

[lgrfbs]

För lister & sammarbeten tycker jag att wikin är mer rätt ställe att skriva.

[Nisse]

Vad använder ni för tejp när ni fäster det tunnare pappret på ett tjockare för att köra genom laserskrivaren?

Mvh
Nisse

[rehnmaak]

Jag använder vanlig maskeringstejp.

[korp]

Jag körde vanlig genomskinlig tejp av varierande fabrikat och kvalité.

[funkis]

[quote="rehnmaak"]funkis>> Visst, termosäkringen kommer att ge upp om man kör för länge. Faktum är att tempen på valsarna är närmare 180 grader när man är klar. Det verkar vara rätt dålig koppling mellan där termostaterna sitter och själva temperaturen på valsarna.

Äsh då!
Eftersom den inte brinner vid 180C så sätter man sonika in en
till termobrytare på 160C från en gammal laser och en vippbrytare
så kan man välja temp!

/funksi

[Minus]

Har plockat ut fusern från en skrotad HP laser och där sitter det en halogenlampa på 570watt i en trumma av metall


problemet är väl att styra o mäta temperaturen på ett vettigt sätt



http://img344.imageshack.us/img344/3808/fuser1hw5.jpg


bild på värmekällan

http://img168.imageshack.us/my.php?image=fuser2yt0.jpg

[v-g]

rehnmaak:Håller med om att det pappret från co är junk vad gäller detta. Verkar som tonern tränger FÖR långt in i pappret. Därför följer tonern med när man försöker lossa pappret

Testat med dessa jag:
Kjell.com - Uselt resultat
Jula - Uselt resultat
Teknikmagasinet bra resultat

Problemet är som ni andra upplevt att stora svarta områden är svåra att få loss.

Snart är det dags för en dubbelblindtest för att kröna kungen av papper för kretskortstillverkning

[v-g]

korp:Du "inspirerade" mig till inköp av lamineringsmaskin. Mekade upp den men såg ingen anledning att ta väck fjädrarna då laminatet smidigt gick igenom. Skulle vilja höja tempen en del men kommer inte på något riktigt bra sätt. Det sitter ju tempbrytare i den men orkade inte riktigt reda ut hur de var kopplade och hur man enkelt ersätter dem (utan att bränna hela maskinen ).

Nåja skaffade lite stuff.

Kjell & Rusta "sponsrade" med:


Teknikmagasinet sponsrade med ett blad(notera utskriften):


Så blev det på laminatet(Måttstocken i övre bildkant är 1 cm skala):


Så här bidde det då jag etsat(den nedersta HÖGRA 1:an "försvann" av någon anledning ):


(klicka för större bild)
Måtten(i koppar) är ledningsbana/mellanrum. ÄR inte 100 på att de är korrekta då jag inte kan med EAGLE till fullo.

Notera att detta är det första jag någonsin etsat hemma! Man var fast i experimentkortsträsket allt för länge märker jag.

För att "fästa" katalogsidan på laminatet så använde jag vanligt papperlimstift (pritt). Limmade där jag ändå inte skulle etsa/kopparbana något.

Jag tänkte prova med att värma laminatet på strykjärnet för att få det RIKTIGT varmt, samt spara lite tid i laminatorn.

EDIT:Såja nu var originalinlägget på sin plats(2006-01-11)

[funkis]

För er som vill bränna all produkt garranti!

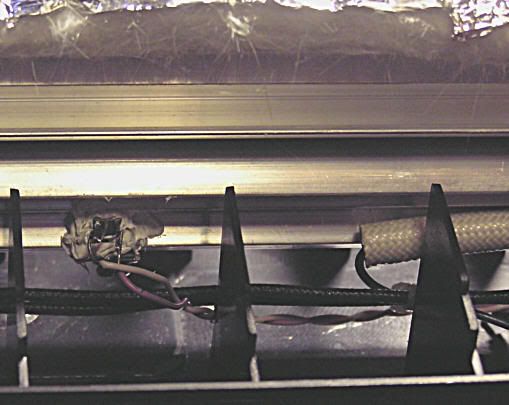

Sensor och placering:
http://i139.photobucket.com/albums/q316 ... /sens1.jpg

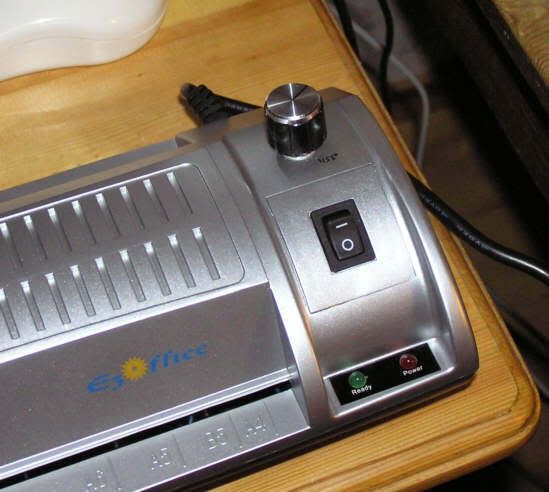

Utifrån vy av den numera uber lyx varianten på rusta laminatorn:
http://i139.photobucket.com/albums/q316 ... o/new1.jpg

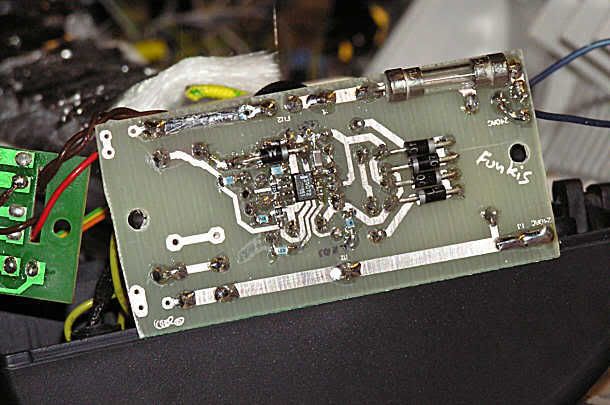

Snabbt ihop slabbat kontroll PCB gjort på original laminatorn:
http://i139.photobucket.com/albums/q316 ... /sold1.jpg

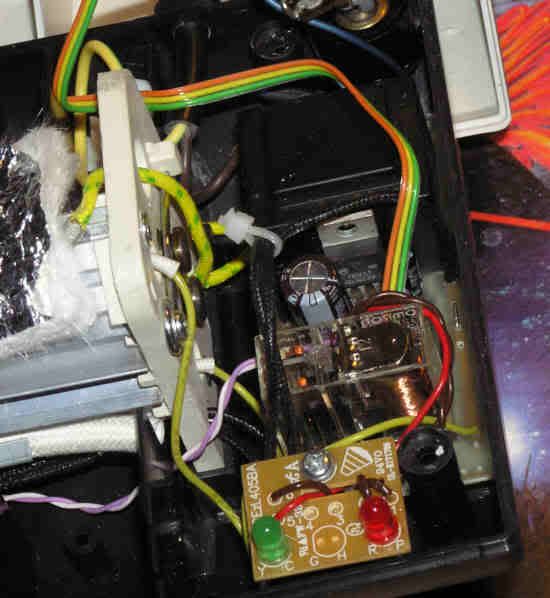

Invärtes monterat:
http://i139.photobucket.com/albums/q316 ... /mont1.jpg

Så här i efterhand så noteras att laminatorn blir skapligt het med locket på
så de innbördes komponent temp kofficienterna ser till så att värdena åker
både hit och dit med besked men den smällen får man väll ta om man vill
ha en elektroniskt styrt uber lyx laminator!

Potten torde nog skuffas en aning, endera till sidan av locket med en
liten värmeavskilljarvägg eller dylika, montera den utombords kan man
ju också göra för att bättra på stabiliteten samt borrra en massa hål kring
pott och kort i låddan för att leda bort värme kan ju vara en ide.

Exaktare temp mätningar på valsen göres nog bara med en IR temp
mätare, (det var visst nån som hade gort detta?) de mätningar med
locket av gav en kring 155-160C på max läget, tids konstanten på
sensorn ändras en aning ju varmare det blir men den resulterar i kring
en 15-20 sek mellan av och på slag av värmelementet så det är inget
fasligt knattrande från relääet. Vill man bättra på konstantenså tager
man en trissa med metallkåpa.

Om det är nån som är intresserad av styrningen så
hojta till, så kan jag maila ett schema och färdi PCB.

Edit: Nu senare på kvällen:

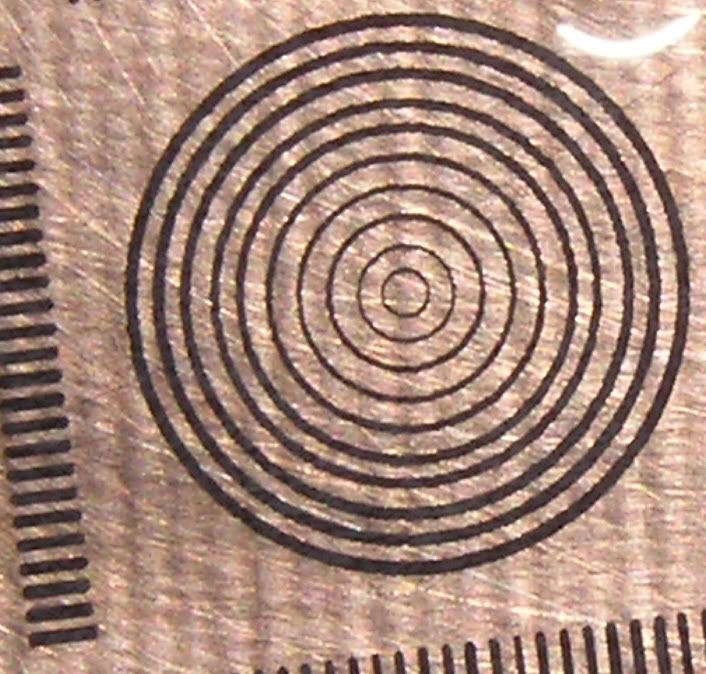

Tog mig friheten att testa hur smått man kan göra med den numera uber
lyx laminator varianten, cirklarna är från 1 till10 mill!! Jag testade flera
gånger i följd för att se att det inte bara var en enskilld lyckträff men alla
blev lika bra!!

Fasen ochså att man inte kom på detta med toner för en 10-15 år sedan!

Det är fasligt knepigt att fåtill ett vettigt foto, blixten reflekteras i kopparn
så kanterna ser knagligare ut, i verkligheten är de mycket finare och
jämnare, det syns på en del ställen i bilden.

Prövade först med samma papper i original laminator temp 100C och det
finns inte en chans att göra dessa cirklar på den temperaturen, men i
130-135C så går det utmärkt.

http://i139.photobucket.com/albums/q316 ... 010001.jpg

/funkis

[rehnmaak]

Nu tar det inte många minuter att etsa ett mönsterkort. Jag vet att ni gillar bilder så här är senaste skapelsen.

[Jeppsson]

rehnmaak>> Vad använde du för metod för att ta bort tonern när du är färdig etsad?

[rehnmaak]

Denna är utskriven på IKEA-katalogen med HP LJ 1200. Sedan två vändor genom lamineringsmaskinen från RUSTA. Vid första vändan är tempen ca 150 grader. Tredje vändan genom lamineringsmaskinen drar jag av pappret. Temperaturen är då drygt 180 grader.

Efter etsningen tar jag bort tonern med svinto.

[Fritzell]

Hans (videon) sätt att applicera tennpasta var ganska intressant. Tänkte jag skulle prova det nästa gång jag gör ett kort. Nån som vet vart man kan köpa motsvarande tennpasta och ifall resultatet blir bra?

[Minus]

Vet att Luna säljer tennpasta så du kan nog be någon järnhandel beställa hem det

http://www.luna.se

fabrikatet är stannol o min burk är på 100gram och det står 40%sn och fri från syra


På burken finns även ett svenskt företagsnamn http://www.hanssonfrife.se/

skulle du inte få tag på det så kan jag kolla pris o artikelnummer hos Luna

problemet är väl att det ska vara blyfritt i all elektronik så vissa bra saker blir svårare o svårare att få tag i
