vad är det med transistorer och mig??..

[prototypen]

Med emitter till plus och bas till GND och en PNP transistor så har du ingen transistor längre. Poff bara, det hann nog inte bli någon rök ens.

Protte

[ronnylov]

Kanske fler som har varit med om samma sak, att det tar emot (ett visst motstånd med andra ord) att leta efter ett visst motstånd i en låda...?

Sorterade upp motstånden i en CD-väska.

Bra tänkt! Smidigt sätt att förvara motstånden på måste jag säga.

[teljemo]

Med emitter till plus och bas till GND och en PNP transistor så har du ingen transistor längre. Poff bara, det hann nog inte bli någon rök ens.

Protte

hur ska ja göra då?

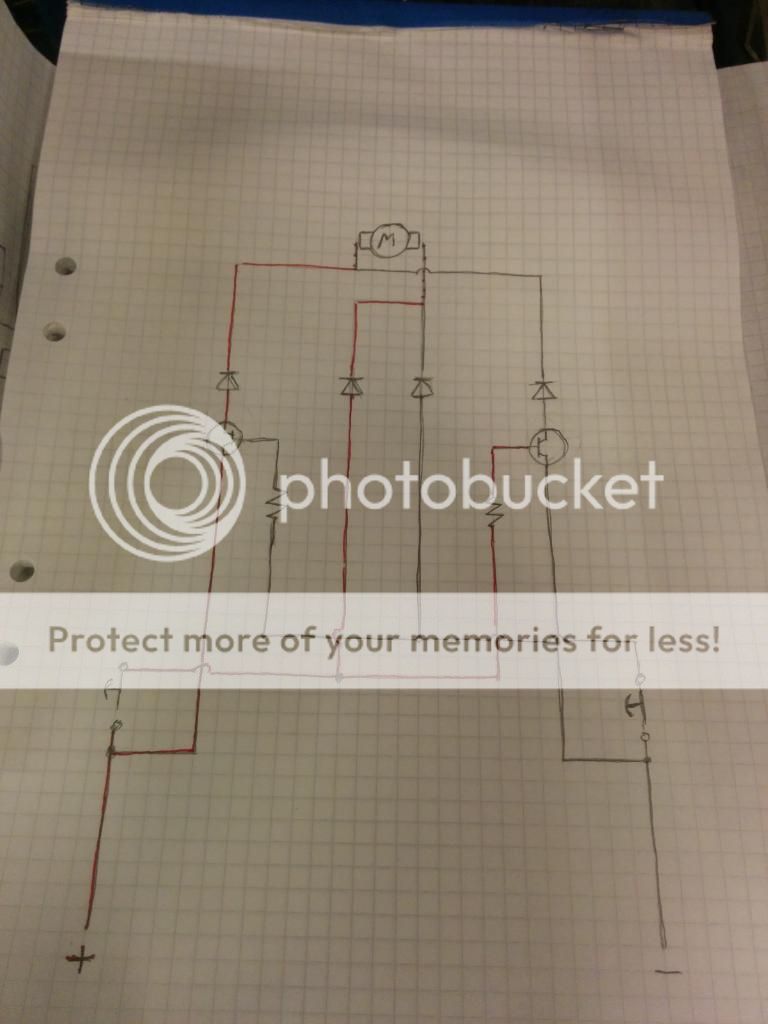

så här tänkte jag mig att man skulle kunna använda transistorer..
inte markerat emitter på transistorerna för tydligen har jag fått det om bakfoten iallafall..

[Icecap]

Jag förstår att du vill styra motorns rotationsriktning med var sin knapp.
* Vad händer om du trycker på båda knapparna samtidig?
* Ser du inte att dioderna gör att det bara når fram + till motorn? För att motorn ska köra ska det gå ström genom den varför du behöver leda + till ena sidan och - till den andra.
* Vilka strömmar och spänningar handlar detta om?

[prototypen]

Det här är inte illa menat.
Med 494 inlägg och över tre års medlemskap undrar jag vilka trådar du läst och i vilka ämnen du varit aktiv i?

Jag ska snart ut i verkstan och rita lite exempel så vi får ordning på det här.
Det du ritat tror jag inte fungerar, tror för jag kan inte riktigt reda ut vad som gör vad.

Vi ska nog få ordning på dig med.

Protte

IceCap, vi behöver inte några motordata, först måste Teljemo förstå principen, vi har en pedagogisk uppgift först.

[Icecap]

Prutte: OK.

teljemo:
Jag förstår din tanke och bara för att vara säker:
* Tänk på att om schemat hade fungerat skulle strömmen till motorn gå genom tryckknappen (endera).

Nu är jag lite negativ av mig så jag funderar alltid på: "vad kan gå fel?"
Och det kan gå fel med att man trycker på båda knappar samtidig om inte de är i en mekanisk konstruktion som inte tillåter detta.
Och du kan vara 110% säker på att är det en människa som ska trycka på knapparna kommer det att hända på något tidpunkt att det blir tryckt på båda samtidig.

Detta kan man designa sig bort ifrån - men det kräver mer elektronik.

[teljemo]

jo jag vet det med att trycka på båda knapparna samtidig.. detta är mest för att jag vill försöka fatta transistorerna.. (det vill inte sätta sig)
fick ju L9110 av en medlem härom dagen som man ska kunna styra rotationen på dc motor med.. men behöver lista ut detta oxå..

Attans.. jo nu ser jag de med att det bara kommer fram o inte går igenom på mitt schema tack vare dioderna..

för att svara på frågan om mitt antal inlägg och aktivitet så är det väldigt utspritt, dock är jag helt färsk på att pilla med små komponenter som transistorer.

Tycker dock det är oerhört intressant när man hittar saker man inte begriper direkt och uppskattar SEF och alla ni som orkar med mig

[prototypen]

Jaja, men ibland är man på väg att ge upp, ska "bara" utfodra tre tonåringar med gröt sedan ska jag rita och förklara.

Protte

[netrunner]

Jag tror han försöker göra en H-brygga men har gått vilse på vägen dit (han är i alla fall i gott sällskap, många har gått vilse på den vägen).

http://sv.wikipedia.org/wiki/H-brygga

http://www.instructables.com/id/H-Bridg ... readboard/

http://www.robotroom.com/BipolarHBridge.html

Som du ser är det inte så bra att tycka på båda knapparna samtidigt, så överkursen är att göra den säker:
http://letsmakerobots.com/blog/dan-m/pr ... otor-drive

Sen kan man givetvis gräva ner sig ganska djup i frågan:
http://www.talkingelectronics.com/proje ... dge-1.html

[prototypen]

Då ska vi se, gröten uppäten, verkstan upplåst, datorn kommit igång.

Tidigare i tråden har det kopplats friskt så nu reder vi ut en del.
Jag har vänt på kretslösningar för att visa att det inte alltid är minus som är "gemensam" kan vara nyttigt att kunna vända på saker och ting.

GE Emitterföljare.jpg

Sedan kom frågan upp om att styra en motor, i tidigare inlägg så beskrivs principen men inte hur man kopplar i praktiken (utom en bild).
Jag googlade 25 sidor och hittade bara en vettig H-brygga

Den första har emitterföljare som ingångssteg, funkar bra.


Den andra har ett GE steg och den bildar en darlington koppling med den undre transistorn både övre och nedre transistorn i H-ryggan får lika basström. Funkar det också


För ALLA H-bryggor gäller det att man får inte trycka på båda knapparna.

Protte

[teljemo]

hittade en transistor jag hade 4 lika av: BC547B (NPN general purpuse)kan de funka?..

Vcb max: 50
Vce max: 45
Veb max: 5
Ic max: 0,2
hFE (min): 200
Qty (approx): 28

Vet inte hur jag ska fatta den datan riktigt.
Ic mac, hFE och Qty?

typiskt nog verkar min ända multimeter jag litade på ballat ur nu.. visare 18v när jag bara matade 12v.. den jag inte litede helt på visade dock 12.. verkar som jag får fortsätta gissa på resistorer eller kanske sätta mig o kolla färger..

[netrunner]

För en grundläggande H-brygga behöver du 2st NPN och 2st PNP. Sen kan du göra den mer smartare med några till...

BC547B används i det gula exemplet ovanför för att styra dom 2NPN och 2PNP. Dock är den i sig lite i svagaste laget med bara "Ic max: 0,2".

[Icecap]

Qty: Quantity = antal. Att det finns 28 på lager är ganska likgiltigt när det rör sig om transistorernas parameter.
Ic max = den maximala ström genom kollektorn. (I = ström, c = collector = Kollektor), i detta fall 200mA = 0,2A.
Vce max = den maximala spänning mellan emitter och kollektor.
Vcb max = den maximala spänning mellan bas och kollektor.
Veb max = den maximala spänning mellan emitter och bas. Vcb + Veb = Vce.
hFE = strömförstärkningen.

Så för att driva 100mA på kollektorn behöver styrströmmen i basen att vara (minst) 100mA / hFE = 0,5mA.

Om vi utgår ifrån ditt första schema behöver du en NPN och en PNP. Sedan glömmer vi bort att det inte fungerar pga. dioderna men det är en annan sak.

[teljemo]

testade netrunners länk: http://www.instructables.com/id/H-Bridg ... readboard/
får kretsen att fungera perfekt med LED som simulerar motor rotationen...=)

Måste bara leta fram rätt resistorer för nu har jag 0,7v på basen och 3v på lampan.. kör 9 v på agget.. så det var nog n lite väl kraftig resistor.
Men jag kan räkna på att jag kan ha 5v på basen då? där resistorn sitter..

[Icecap]

Var får du 5V på basen ifrån? Det är ju en diodsträcka och de värden som anges under "Maximum" betyder att det är omedelbart innan skiten exploderar...!

Vbe är runt 0,65V-0,75V för småsignaltransistorer och kan kliva upp lite för krafttransistorer som jobbar hårt. Är det darlingtontransistorer är det såklart två diodsträckor som gäller.
