Nästa projekt på gång. En generell tempreglerings modul. Bygger den primärt för tempregleringen vid reflow lödning. Andra tänkbara områden är för att hålla tempen i etsningsbadet eller för hetluftslödkolven.
Modulen skall ha två 230V~ kanaler som styrs med rejäla Hi-Com triacs. Den skall ha två ingångar för K-typ termogivare (för höga temperaturer) med MAX6675 och två ingångar för SMT160-30/DS18S20 (för låga temperarurer och högre precision). 2x16 teckens LCD står för presentationen. Renesas R8C/13 är hjärnan. FTDI FT232R för USB kommunikation till PC (data loggning och remote control). Intern kylning av triacarna skall skötas med små kylflänsar och fläkt, som givetvis skall tempövervakas så att fläkten inte snurrar hela tiden.

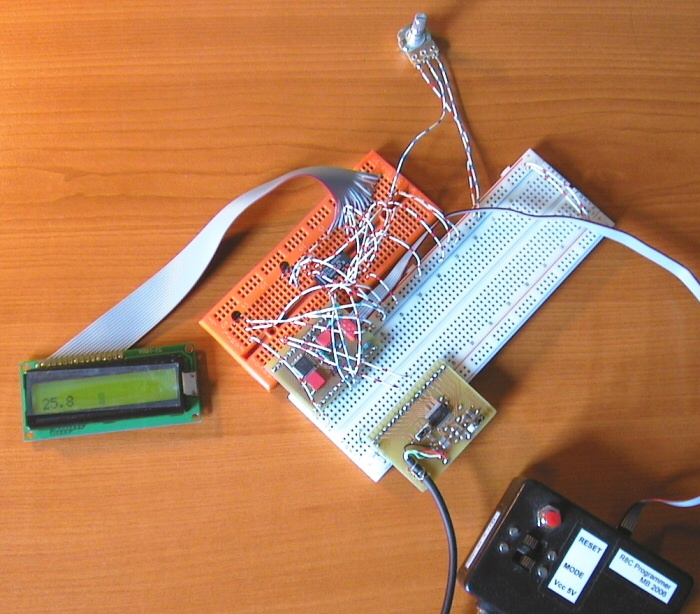

På bilden syns LCDn, tempgivare SMT160-30, skiftregister för kommunikation med LDCn, R8C/13 och FT232R.
Modulen skall ha två 230V~ kanaler som styrs med rejäla Hi-Com triacs. Den skall ha två ingångar för K-typ termogivare (för höga temperaturer) med MAX6675 och två ingångar för SMT160-30/DS18S20 (för låga temperarurer och högre precision). 2x16 teckens LCD står för presentationen. Renesas R8C/13 är hjärnan. FTDI FT232R för USB kommunikation till PC (data loggning och remote control). Intern kylning av triacarna skall skötas med små kylflänsar och fläkt, som givetvis skall tempövervakas så att fläkten inte snurrar hela tiden.
På bilden syns LCDn, tempgivare SMT160-30, skiftregister för kommunikation med LDCn, R8C/13 och FT232R.
Kod: Markera allt
Intern kylning av triacarna skall skötas med små kylflänsar och fläkt, som givetvis skall tempövervakas så att fläkten inte snurrar hela tiden.

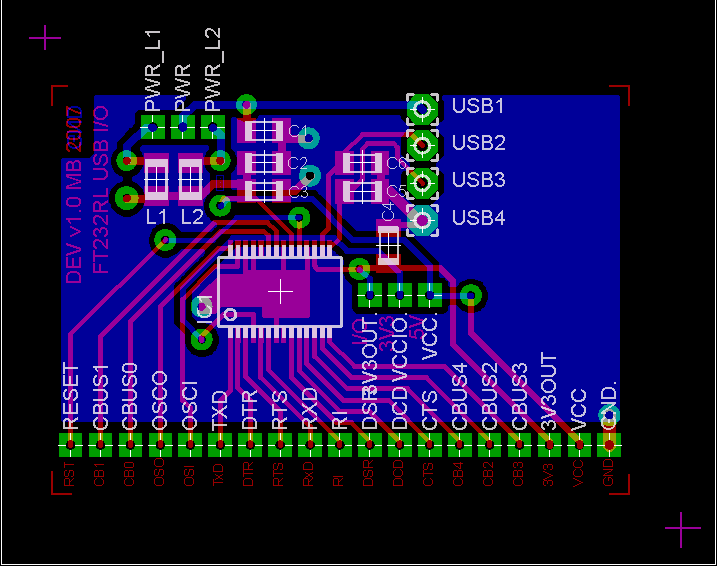

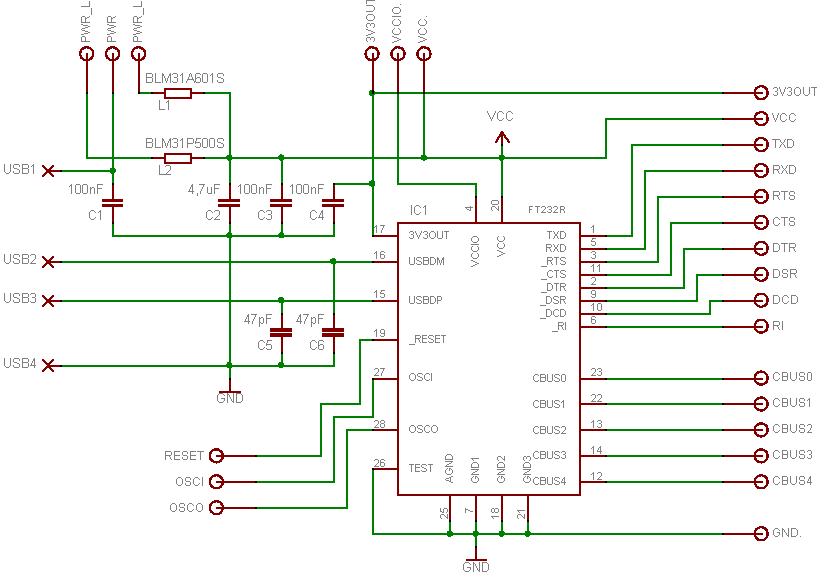

Ser grymmans fint ut det där USB-kortet!
- Greensilver
- Inlägg: 1305
- Blev medlem: 21 januari 2005, 21:24:57
- Ort: Sverige
- Kontakt:
Det här projektet sniglar framåt också. Fick börja rita ner vad jag testat så här långt så jag inte glömmer nåt sen.

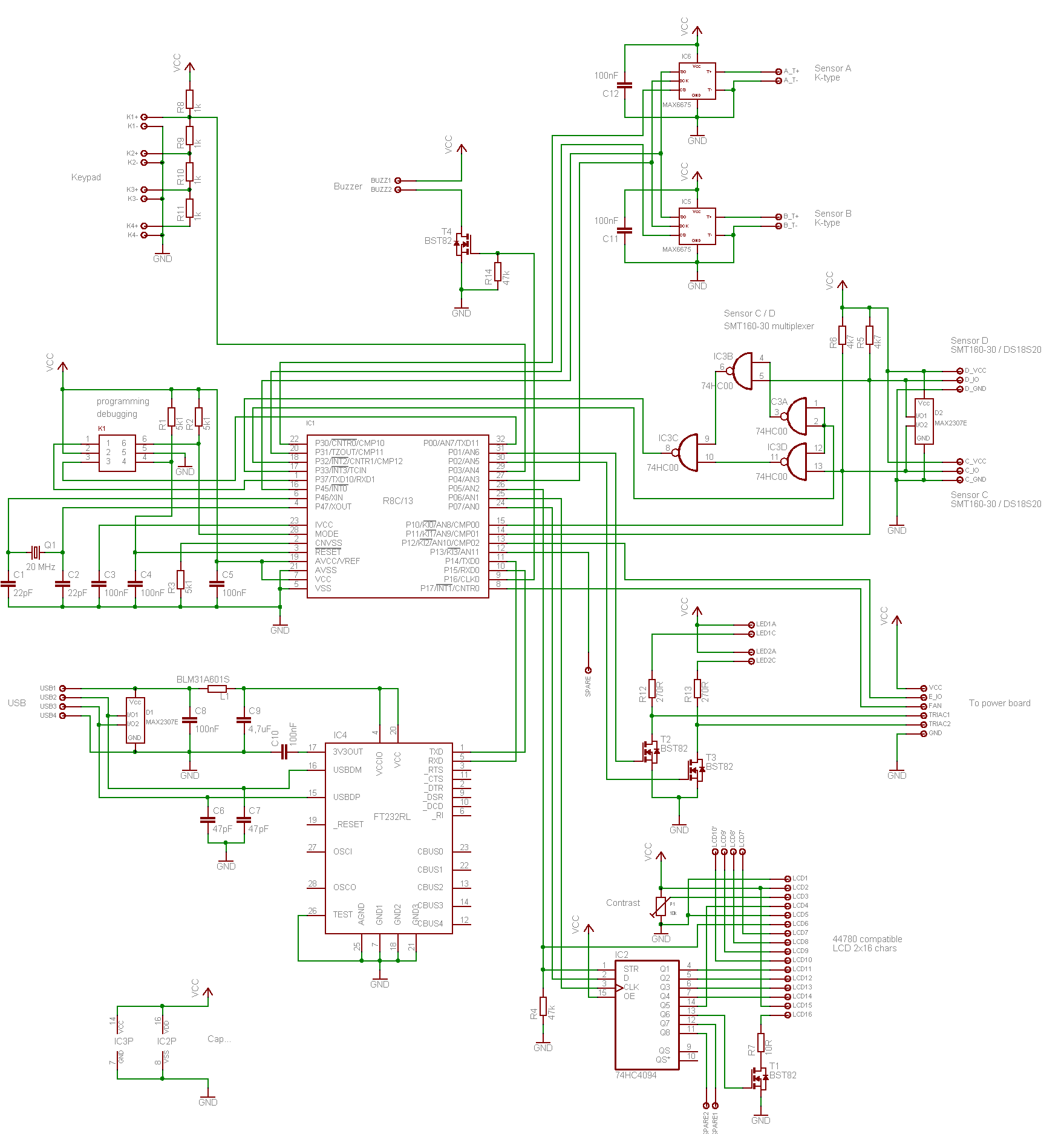

Här är alltså själva controllerkortet. Spänningsmatning och triacar kommer på ett annat kort. Och ja, den här bilden är definitivt bredare än 700 pixel. Blir nån arg nu?
Edit: Nej de såg ju inte bra ut det här. Satte in en mindre bild. Den stora bilden finns här.
Här är alltså själva controllerkortet. Spänningsmatning och triacar kommer på ett annat kort. Och ja, den här bilden är definitivt bredare än 700 pixel. Blir nån arg nu?
Edit: Nej de såg ju inte bra ut det här. Satte in en mindre bild. Den stora bilden finns här.
Senast redigerad av mri 17 maj 2007, 11:43:27, redigerad totalt 1 gång.
Ett stort steg framåt. Controllerkortet färdigt idag.

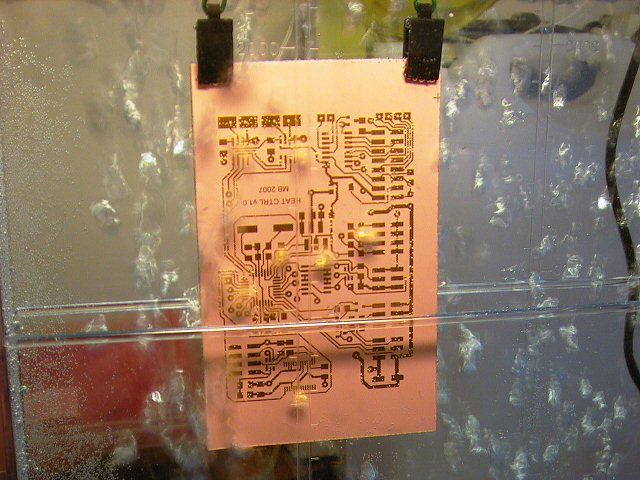

Etsning:

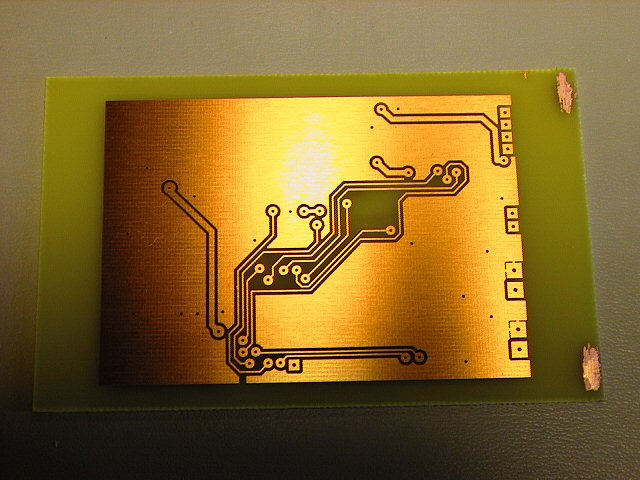

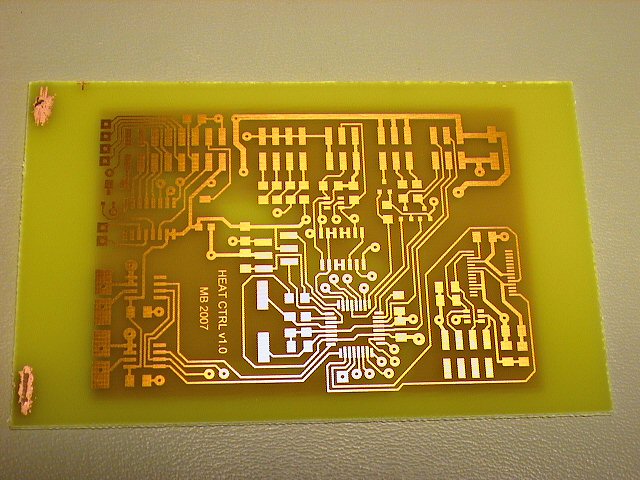

Framsidan. Perfekt resultat, förutom fläckarna under klämmorna förståss.

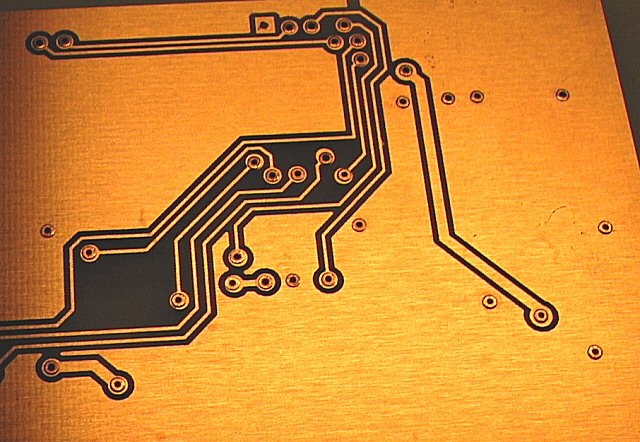

Baksidan:
Viorna gjorda med nitar. Ganska pilligt, de är ju så fasligt små. Men inte pilligare än nåt annat när det gäller ytmonterat förståss. Ser mycket proffsigare ut än att löda in trådar.
Pasta och komponenter på plats. Tog väl ca 2.5 timmar. Jag tar det mycket långsamt och försiktigt så jag inte gör nån dum tabbe mot slutet, som att skuffa till nån komponent av misstag:

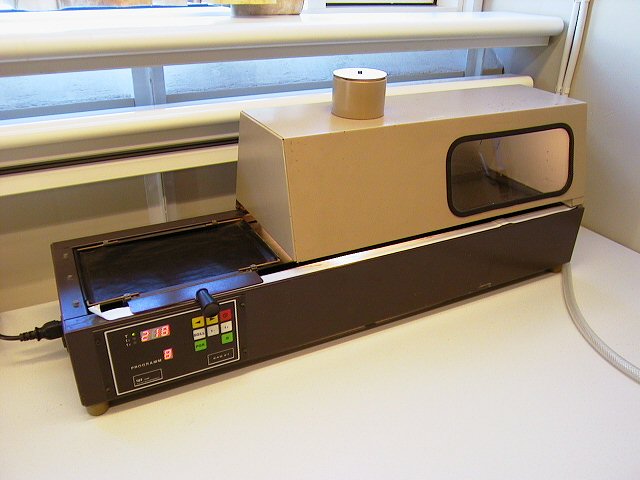

Ugnen. Efter att ha tillverkat det här kortet behöver jag inte använda den här mera:
Förvärmning. Flussmedlet jobbar:

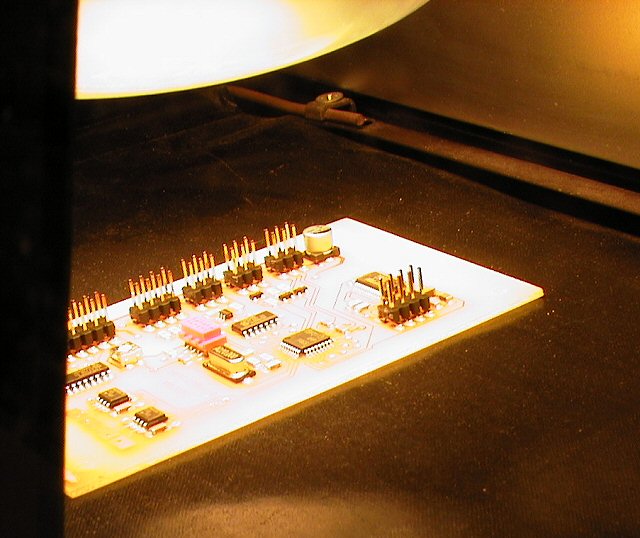

Lödning. Man ser att pastan flutit ut på paddarna en del. På några få ställen har lodet redan smält:

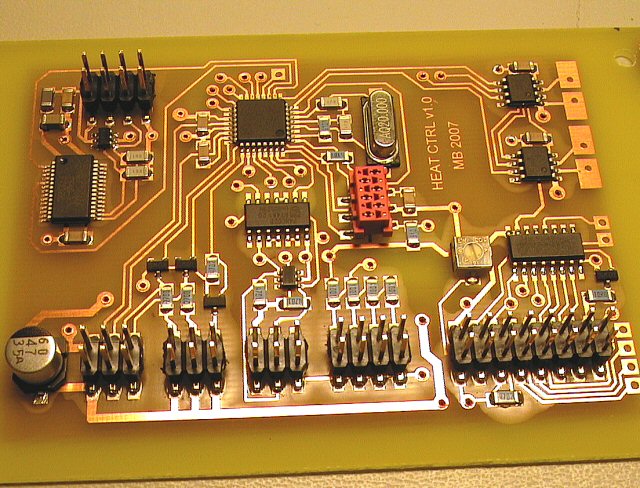

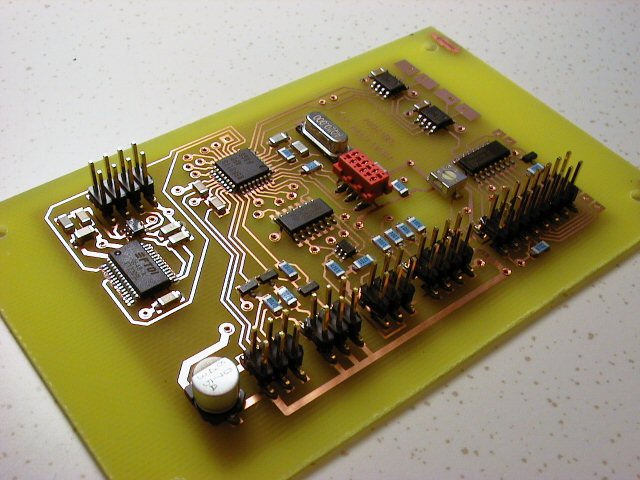

Färdigt. Lyckat resultat så när som på ett ställe som inte smälte; en pinne på en stiftlist. Enkelt fixat. Bara att nudda pinnen med lödkolven:

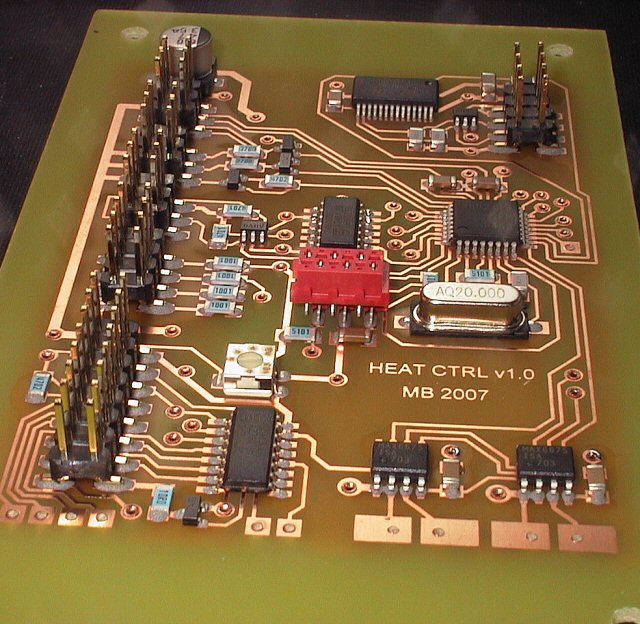

Har inte testat allt ännu, men åtmistone processorn lever!
Etsning:
Framsidan. Perfekt resultat, förutom fläckarna under klämmorna förståss.
Baksidan:
Viorna gjorda med nitar. Ganska pilligt, de är ju så fasligt små. Men inte pilligare än nåt annat när det gäller ytmonterat förståss. Ser mycket proffsigare ut än att löda in trådar.
Pasta och komponenter på plats. Tog väl ca 2.5 timmar. Jag tar det mycket långsamt och försiktigt så jag inte gör nån dum tabbe mot slutet, som att skuffa till nån komponent av misstag:
Ugnen. Efter att ha tillverkat det här kortet behöver jag inte använda den här mera:
Förvärmning. Flussmedlet jobbar:
Lödning. Man ser att pastan flutit ut på paddarna en del. På några få ställen har lodet redan smält:
Färdigt. Lyckat resultat så när som på ett ställe som inte smälte; en pinne på en stiftlist. Enkelt fixat. Bara att nudda pinnen med lödkolven:
Har inte testat allt ännu, men åtmistone processorn lever!
