InläggPostat: 21.14 2017-07-28

Blev medlem: 18.11 2017-07-15
Inlägg: 96
Hej!

Jag tänker simulera en RLC krets med en DC-källa. Men jag får endast "steady-state"-svar. Det är inga problem. Men jag vill se fördröjning, överskjut, insvägningen med mera i analysen.

Hur ställer man in det?

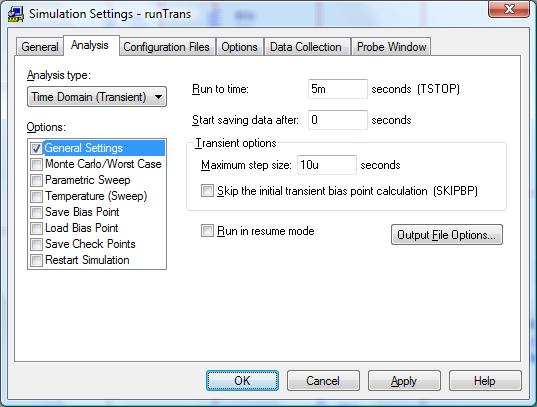

Är det här man ska göra?


Upp
 Profil

InläggPostat: 21.41 2017-07-28

Blev medlem: 13.28 2006-09-23
Inlägg: 8417
Ort: Södertälje
har du någon pulsgivare i kopplingen (tex ger en 4-kanvåg med tillräckligt låg frekvens)


Upp
 Profil

InläggPostat: 21.55 2017-07-28

Blev medlem: 18.11 2017-07-15
Inlägg: 96
Nej!
Jag förutsätter att kondensatorn och spolen har noll energi i sig vid start. Jag vill endast simulera ett stegsvar. Hur lång till tar det innan systemet blir statiskt t.ex.

Detta kanske inte går i OrCad?


Upp
 Profil

InläggPostat: 22.01 2017-07-28

Blev medlem: 13.28 2006-09-23
Inlägg: 8417
Ort: Södertälje
men du måste ha något som ger själva steget!

det finns olika generatorfunktioner (typ steg, fyrkant etc) och dessa kan fungera som 'batteri' om man vill för att se hur ett system/nätverk beter sig vid tex. ett strömpåslag ett antal ms efter att simuleringen börja .

hur skulle du bygga om du byggde upp kopplingen fysiskt och sedan mäta på det - att simulera i spice så arbetar man på samma sätt.


Upp
 Profil

InläggPostat: 22.06 2017-07-28

Blev medlem: 18.11 2017-07-15
Inlägg: 96
Okej!

Då förstår jag vad du menar. Jag har endast en enkel DC-källa. Kanske man ska använda en fyrkantsvåg som slår igång på sekunden 0 och är konstant 5 volt hela tiden?


Upp
 Profil

InläggPostat: 22.08 2017-07-28
Användarvisningsbild

Blev medlem: 18.04 2009-08-16
Inlägg: 9217
Du ska ha en spänningskälla med steg i kretsen.
VPULSE http://slideplayer.com/slide/7826720/


Upp
 Profil

InläggPostat: 22.11 2017-07-28

Blev medlem: 18.11 2017-07-15
Inlägg: 96
Tack! Nu ser det mycket bra ut!

Du som hjälpte mig med tillståndsmodellen ska få denna fil.


Logga in för att visa de filer som bifogats till detta inlägg.
